箱式站的結構主要是指作為箱式站的3個主要部分—高壓開關設備、變壓器及低壓配電裝置的布置方式。
    一般來說，箱式站的總體布置主要有3種形式：拼裝式、組合式和一體式。拼裝式是指將高、低壓成套裝置及變壓器裝入金屬箱體拼裝而成。由于這種類型的箱式站整體性差、組裝工作量大，而且高度高、占地面積多，現在已經很少使用；

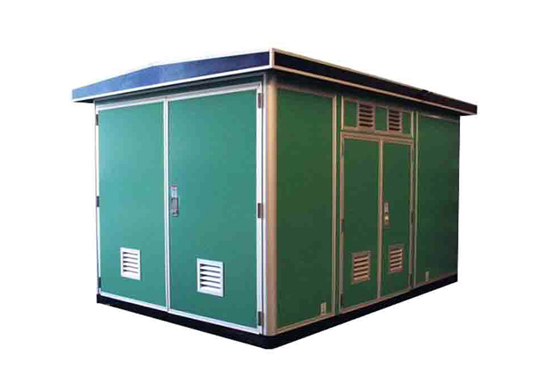

    組合式的高、低壓配電裝置不使用現有的成套裝置，而是將高、低壓控制、保護電器設備直接裝入箱內，使之成為一個整體。由于總體設計是按照免維護型考慮的，箱內不需要操作走廊，這樣就減小了箱式站的體積，歐式箱式站就是這種型式，組合式箱式站是目前普遍采用的型式；
    一體式就是所謂的美式箱式變，它是以變壓器為主體，把熔斷器及負荷開關等設備裝在變壓器箱體內，構成一體式布置。這種型式的箱式變體積更小，其體積近似于同容量的普通型油浸變壓器，僅為同容量組合式箱式站體積的1/3左右。
    考慮到拼裝式已經很少使用，如果按結構分類可以將箱式站分成組合式箱式站(歐式)和一體式箱式站(美式)兩大類。由于IEC標準(IECl330第1版95-11)高壓/低壓預裝變電站對箱式站的總體布置作了明確規定，規定為組合式布置。

    因此，組合式在積極采用IEC標準的國家被廣泛采用。我國作為IEC標準的積極采標國家之一，使用的箱式站一般都為組合式布置，組合式具體可分成“目”字型和“品”字型2種布置型式；一體式箱式站執行美國的ANSI標準，在美國被廣泛應用。不同標準下的箱式站在接線方式、變壓器油的種類、變壓器材料等方面都存在差別。比如說，在接線方式上，美式箱式站適用于中性點直接地系統，不適用于中性點非直接接地系統，而歐式站在2種情況下都適用。
